铬黑蓝改性活性炭,本文的目的是合成和表征一种新型固相萃取剂，它是以铬黑蓝作为金属络合剂改性活性炭而成的。所产生的活性炭可以吸附多种水中的金属元素。

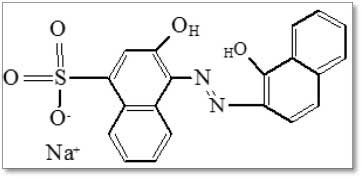

　　图1。铬黑蓝的化学结构。

　　改性活性炭的合成

　　1.纯化的活性炭

　　通过将活性炭保持在10%(v / v)HCl溶液中24 小时来纯化活性炭以除去吸附的杂质。然后将其过滤并用双蒸馏水彻底洗涤至中性并 在100 ℃下在烘箱中干燥6 小时。此吸附剂的主表面特性如下：BET表面积1149.06 米2 /克，孔体积为0.523 厘米3 /克，平均孔径为1.824 纳米。

　　2.铬黑蓝改性的活性炭

　　它是通过在室温下浸渍5克活性炭和225毫克铬黑蓝溶解在1升双蒸馏水中72 小时而合成的。然后过滤混合物，用双蒸馏水彻底洗涤产生的吸附剂，直到滤液变成无色，确保除去未加载的铬黑蓝。然后 在100 ℃ 的烘箱中干燥6 小时。

　　3.表面覆盖率测定

　　根据以下程序，通过热解吸法测定吸附在活性炭表面上的铬黑蓝的浓度。100毫克活性炭在干燥的瓷坩埚中称量并投入在马弗炉中。逐渐升温至500 ℃，在此温度下1 小时完成点火。将剩余的活性炭冷却并称重以测定重量差的解吸铬黑蓝。活性炭空白样品进行与所述相同的热解吸过程以进行比较。

　　扫描电子显微镜

　　电子显微镜是用于研究材料表面形态的众所周知的工具。活性炭和改性活性炭的图像(放大倍数 = 5123×)如图2所示。由于被铬黑蓝覆盖，在简单的活性炭和其修改后的改性活性炭之间存在显着的差异。在铅离子摄取后，改性活性炭表面在显微照片中也出现不同(图2C)。

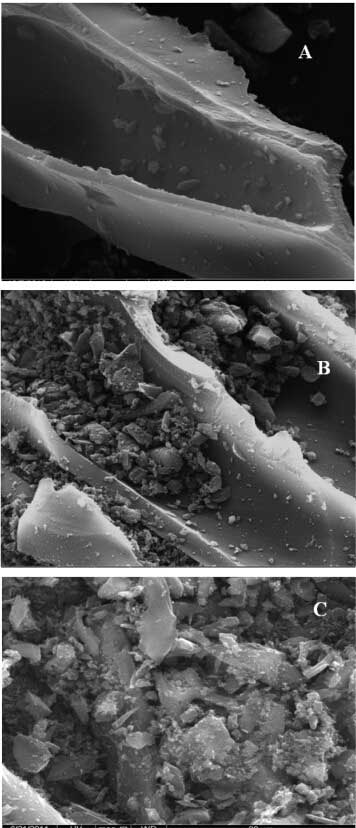

　　图2。活性炭(A)，改性活性炭(B)改性活性炭和PI(C)的SEM图像(放大率= 5123×20μm)。

　　该方法使用用铬黑蓝物理改性的活性炭作为固相萃取剂。研究了改性的方法，和改性后活性炭的表面积覆盖率测定，最后研究了活性炭和改性活性炭的区别。
