活性炭吸附去除二氧化氮，二氧化氮是一种有毒和快速作用的化合物，其有害影响是CO和SO 2的几倍。本研究的主要目的是从一些材料中制得一系列活性炭吸附剂，并进行物理化学鉴定。检查不同的制备参数，以评估热解和活化条件对最终产物性能的影响。最后，我们尝试将表面性质与活性炭去除二氧化氮的能力相关联为了检查水的存在对NO 2获得的材料的吸附能力的影响，在干燥和潮湿条件下进行吸附测量。

　　制得活性炭分析过程

　　1、在元素分析仪上对所研究的所有材料进行元素分析。灰分和挥发物的含量的测定。

　　2、再使用表面积分析仪测量的低温氮吸附-解吸等温线，进行炭和活性炭的孔结构的表征。表面积和孔径分布(来自等温线的吸附分支)分别由几个方法计算。

　　3、为了评估总孔体积和平均孔径，使用圆柱孔的标准。使用t- plot方法计算微孔体积和微孔表面积。

　　4、使用由电位滴定实验来评估酸碱表面性质。将研磨的约0.1g在50mL 0.01M NaNO 3中的材料置于25℃恒温的玻璃容器中，并与电解液平衡过夜。为了消除大气二氧化碳的影响，悬浮液用氮气持续饱和。使用体积标准HCl(0.1M)和NaOH(0.1M)作为滴定剂。

　　5、使用以下步骤测量焦炭和活性炭的pH值：将0.2g干粉样品的一部分加入到10mL软化水中，将悬浮液搅拌过夜达到平衡。然后测量悬浮液的pH。

　　活性炭对二氧化氮的吸附能力

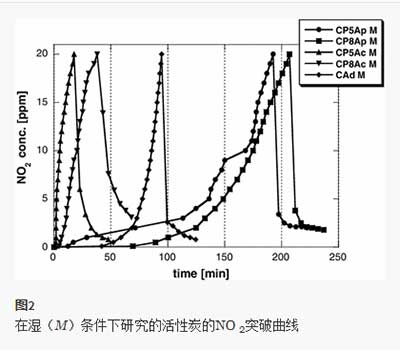

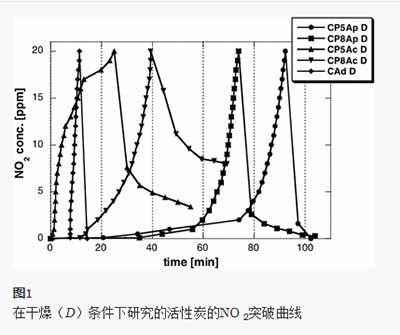

　　大多数样品的pH值高，以及大量氧官能团的存在表明，当作为吸附剂使用时，它们应显示出对酸性特征的污染物的高亲和力。鉴于这一期望，活性炭在去除二氧化氮中的有用性。相关测量结果列于图中。 证明了字符和活性炭显示出对NO不同吸附特性。其他材料，特别是通过化学活化获得的材料，在去除二氧化氮方面的效果要差得多，它们的吸附容量在6.3-36.4mg / g的范围内变化。对于从这次实验材料获得的活性炭，从气体流中除去NO 2的有效性随着热解温度的升高而增加。当在潮湿条件下实现吸附时，特别明显，然后热解温度从500℃升高到800℃，导致吸附能力增加了4倍。热解温度对NO 2效率的影响所获得的活性炭也表现出去除。

　　已经表明，由于热解和不同的活化变化，可以从原材料获得一些活性炭显示出有趣的物理化学性质，更重要的活性炭是对二氧化氮的良好吸附能力。根据化学和热处理的变化，活性炭显示不同的元素组成，表面的化学特性和不同的多孔结构。从我们研究的结果如下，特别有趣的是通过物理活化获得的活性炭。尽管非常不利的结构参数，它们在干燥和潮湿条件下显示出高NO 2去除效果，并且不会发出大量的氮氧化物(通过还原NO 2形成)，对环境造成严重危害。物理活化样品的令人惊奇的良好的吸附性质肯定是金属在其结构中的存在的结果。
