技术规范

　　一、设备基本构成及安装位置选择与布置

　　活性炭吸附脱附催化氧化设备主体包括预处理、活性炭吸附、活性炭再生和催化氧化(脱附气体处理)单元，辅助设施包括检测与过程控制、电气仪表等单元。安装位置选择应遵从降低环境影响，方便施工及运行维护等原则，并按照消防要求留出消防通道和安全保护距离。设备整体的布置应考虑主导风向的影响，以减少有害气体、噪声等对环境的影响。设备运行噪音，符合设备安装现场环境的噪音标准要求。

　　二、技术规范

　　1、基本规定

　　设备的处理能力应根据废气的处理量确定，设计风量宜按照最大废气排放量设计。活性炭吸附装置的净化效率不低于80%。活性炭吸附床为固定吸附装置，宜采用活性炭原位再生工艺。宜采用热气流再生工艺，脱附产生的高浓度有机气体采用催化氧化技术分解成二氧化碳和水。

　　2、预处理

　　(1)活性炭吸附装置前应设置预处理装置，废气进入活性炭吸附装置之前，必须有两级初效加一级中效干式过滤器进行预处理，确保漆雾去除效率，保障活性炭的吸附效果和使用寿命。

　　(2)经预处理装置过滤后，废气中颗粒物浓度≤1mg/m³。

　　(3)预处理装置两端应装设压差计，当过滤器的阻力超过规定值时，应及时清理或更换过滤材料。

　　3、吸附

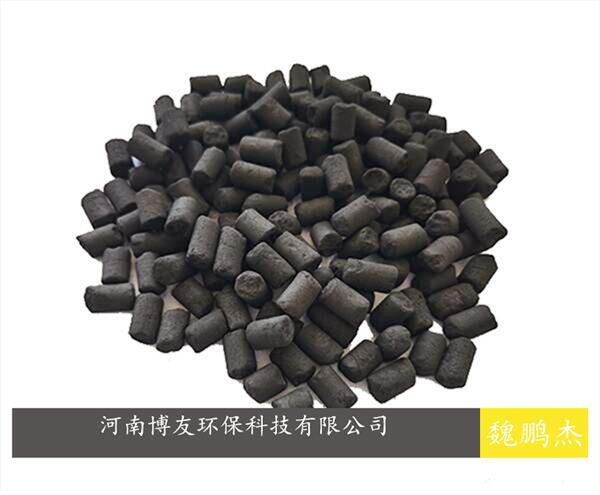

　　(1)活性炭选择：采用烧结炭化工艺生产的阻燃型防水蜂窝状活性炭。活性炭的横向强度应不低于0.3MPa，纵向强度应不低于0.8MPa。比表面积应不低于750㎡/g，碘吸附值不低于600mg/g，四氯化碳吸附率不低于40%。

　　(2)装填量要求：每个喷烤房对应的活性炭吸附装置，填装量应在1.8m³~2m³之间，活性炭层高不低于60cm。

　　(3)活性炭吸附层的气流速度宜<1.2m/s。

　　(4)活性炭吸附装置应具备对活性炭饱和度进行检测的技术，实现对活性炭脱附再生的准确判断和及时操作。

　　(5)吸附去除率要求：入口废气浓度超过100mg/m³的，活性炭吸附设备去除率应不低于80%。

　　(6)活性炭吸附装置的压力损失宜低于2.5KPa。

　　4、活性炭脱附再生

　　(1)热气流脱附温度不能超过120℃。使用的油漆不能含有酮类挥发性有机物。脱附后气流中有机物的浓度应严格控制在其爆炸极限的25%以下。

　　(2)再生后的活性炭应通过自动装置降温后使用。

　　(3)脱附管道需设置高温危险警示标识。脱附管道应做保温处理，保温厚度≥50mm。

　　(4)采用移动脱附进行活性炭原位再生的，固定吸附设备和移动脱附设备的脱附管路应配备快装式标准对接口。脱附管路进出口中心距地面高度1m~1.5m，方便移动脱附车对接操作。吸附设备旁边应预留移动脱附车停泊位置。移动脱附车应同时具备热脱附功能和催化氧化(脱附气体处理)功能，脱附及催化氧化操作应在固定吸附设备旁进行，催化氧化处理后的气体，应通过固定吸附设备的烟囱排放。

　　5、催化氧化(脱附气体处理)

　　(1)催化氧化处理后的气体，应达标排放。净化效率不低于97%。

　　(2)催化氧化装置的设计空速宜在10000/h~40000/h之间。

　　(3)催化氧化装置的压力损失应低于2KPa。

　　(4)脱附风量不低于2000m³/h，贵金属催化剂装填量不少于0.18m³。

　　(5)催化剂贵金属含量不低于310mg/KG。

　　(6)催化氧化装置内气流速度宜低于0.4m/s。

　　(7)催化剂的工作温度应低于700℃，并能承受900℃的短时间高温冲击，设计工况下催化剂的使用寿命应大于8500h。

　　6、安全措施

　　(1)活性炭吸附装置与主体生产装置之间的管道系统应安装阻火器(防火阀)。

　　(2)活性炭吸附装置应配置除静电装置，并配置喷淋或惰性气体保护装置。

　　(3)吸附装置要有高温报警及降温装置，在吸附操作周期内，吸附了有机气体后吸附床内的温度应低于83℃，当吸附装置内的温度超过83℃时，应能自动报警，并立即启动降温装置。

　　(4)脱附过程要有高温报警和降温措施。当脱附再生操作过程中，吸附装置内的温度超过120℃时，应能自动报警并立即终止再生操作，启动降温措施。

　　(5)催化氧化装置要有过热保护装置，催化氧化过程中，装置外表面温度不应超过60℃。催化氧化装置要有防爆泄压装置。

　　(6)治理设备应具备短路保护和接地保护，接地电阻应小于4Ω。室外治理设备应安装避雷装置。

　　7、监测系统

　　(1)末端治理设备应设置永久性采样口并配备监测系统。能实现对入口浓度、出口浓度、废气温度、活性炭饱和度等重要指标的实时监测。监测系统应具备在线上传的技术条件。

　　(2)设备现场应设置就地控制柜实现就地控制。就地控制柜应能实时显示运行参数，包括出口TVOC浓度、废气温度、活性炭饱和度，满足设备运行使用中的“实时观测核查”需要，指导末端处理设备有关活性炭脱附、过滤耗材更换等精准维护工作的开展。
